電纜型號大全附圖

1） 類別：H——市內通信電纜
HP——配線電纜
HJ——局用電纜
（2）絕緣：Y——實心聚烯烴絕緣
YF——泡沫聚烯烴絕緣
YP——泡沫／實心皮聚烯烴絕緣
（3）內護層：A——涂塑鋁帶粘接屏蔽聚乙烯護套
S——鋁，鋼雙層金屬帶屏蔽聚乙烯護套
V——聚氯乙烯護套
（4）特征：T——石油膏填充
G——高頻隔離
C——自承式
（5）外護層：23——雙層防腐鋼帶繞包銷裝聚乙烯外被層
33——單層細鋼絲鎧裝聚乙烯被層
43——單層粗鋼絲鎧裝聚乙烯被層
53——單層鋼帶皺紋縱包鎧裝聚乙烯外被層
553——雙層鋼帶皺紋縱包鎧裝聚乙烯外被層

2） BV 銅芯聚氯乙烯絕緣電線；
BLV 鋁芯聚氯乙烯絕緣電線；
BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套電線；
BLVV 鋁芯聚氯乙烯絕緣聚氯乙烯護套電線；
BVR 銅芯聚氯乙烯絕緣軟線；
RV 銅芯聚氯乙烯絕緣安裝軟線；
RVB 銅芯聚氯乙烯絕緣平型連接線軟線；
BVS 銅芯聚氯乙烯絕緣絞型軟線；
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套軟線；
BYR 聚乙烯絕緣軟電線；
BYVR 聚乙烯絕緣聚氯乙烯護套軟線；
RY 聚乙烯絕緣軟線；
RYV 聚乙烯絕緣聚氯乙烯護套軟線

3） 電纜的型號由八部分組成：
一、用途代碼－不標為電力電纜，K為控制纜，P為信號纜；
二、絕緣代碼－Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯
三、導體材料代碼－不標為銅，L為鋁；
四、內護層代碼－Q鉛包，L鋁包，H橡套，V聚氯乙稀護套
五、派生代碼－D不滴流，P干絕緣；
六、外護層代碼
七、特殊產品代碼－TH濕熱帶，TA干熱帶；
八、額定電壓－單位KV
有關電纜型號的問題
1、SYV：實心聚乙烯絕緣射頻同軸電纜
2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻（射頻）同軸電纜（SYV、SYWV、SYFV）適用于閉路監控及有線電視工程
SYWV（Y）、SYKV 有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線 物理 發泡聚乙烯（絕緣） （錫絲 鋁） 聚氯乙烯（聚乙烯）
3、信號控制電纜（RVV護套線、RVVP屏蔽線）適用于樓宇對講、防盜報警、消防、自動抄表等工程
RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯
用途：儀器、儀表、對講、監控、控制安裝
4、RG：物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網（HFC）中傳輸數據模擬信號
5、KVVP：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、控制、測量

6、RVV（227IEC52/53）聚氯乙烯絕緣軟電纜 用途：家用電器、小型電動工具、儀表及動 力照明
7、AVVR 聚氯乙烯護套安裝用軟電纜
8、SBVV HYA 數據通信電纜（室內、外）用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用
9、RV、RVP 聚氯乙烯絕緣電纜
10、RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜
11、BV、BVR 聚氯乙烯絕緣電纜 用途：適用于電器儀表設備及動力照明固定布線用
12、RIB 音箱連接線（發燒線）
13、KVV 聚氯乙烯絕緣控制電纜 用途：電器、儀表、配電裝置信號傳輸、控制、測量
14、SFTP 雙絞線 傳輸電話、數據及信息網
15、UL2464 電腦連接線
16、VGA 顯示器線
17、SYV 同軸電纜 無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號（含綜合用同軸電纜）
18、SDFAVP、SDFAVVP、SYFPY 同軸電纜，電梯專用
19、JVPV、JVPVP、JVVP 銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜

電線電纜命名與型號
命名原則及案例:
電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱)結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只要寫出電線電纜的標準型號規格，就能明確具體的產品，但它的完整命名是怎樣的呢？
電線電纜產品的命名有以下原則：
1、產品名稱中包括的內容
(1)產品應用場合或大小類名稱
(2)產品結構材料或型式；
(3)產品的重要特征或附加特征
基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。
2、結構描述的順序
產品結構描述按從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。
案例： 額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特征
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)
“電力電纜”——產品的大類名稱
與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見后面的說明。
電線與電纜的區分
其實，“電線”和“電纜”并沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。
電線電纜的型號組成與順序如下：
[1:類別、用途]
[2:導體]
[3:絕緣]
[4:內護層]
[5:結構特征]
[6:外護層或派生]
[7:使錳卣]
1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。
第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。
電力電纜鎧裝和外護套數字

數字標記鎧裝層外被層或外護套
0無---
1聯鎖鎧裝纖維外被
2雙層鋼帶聚氯乙烯外套
3細圓鋼絲聚乙烯外套
4粗圓鋼絲---
5皺紋(軋紋)鋼帶---
6雙鋁(或鋁合金)帶---
7銅絲編織---

8鋼絲編織---
電線電纜產品分類

電線電纜的應用主要分為三大類:
1、電力系統
電力系統采用的電線電纜產品主要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(基本被塑料電力電纜代替)、橡套線纜、架空絕緣電纜)、分支電纜(取代部分母線)、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
用于信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有應用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
電線電纜產品主要分為五大類:
1、裸電線及裸導體制品
本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關柜等。
2、電力電纜
本類產品主要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線),如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。
產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。
3、電氣裝備用電線電纜
該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖
隨著近二十多年來，通訊行業的飛速發展，產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。
該類產品結構尺寸通常較小而均勻，制造精度要求高。
5、電磁線(繞組線)
主要用于各種電機、儀器儀表等。
電線電纜的衍生/新產品:電線電纜的衍生/新產品主要是因應用場合、應用要求不同及裝備的方便性和降低裝備成本等的要求，而采用新材料、特殊材料、或改變產品結構.
采用不同材料如阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等；
改變產品結構如：耐火電纜等；
提高工藝要求如：醫用線纜等；
組合產品如：OPGW等；
方便安裝和降低裝備成本如：預制分支電纜等。



二  電線電纜規格型號代表的含義

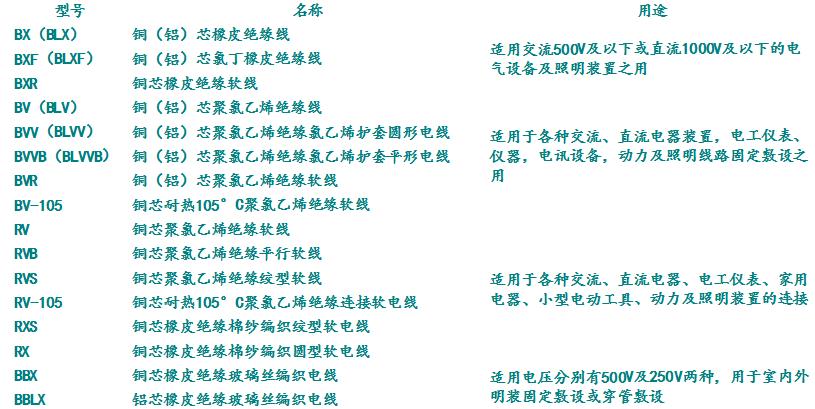

 型號、名稱

RV銅芯氯乙烯絕緣連接電纜（電線）

AVR鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）

RVB銅芯聚氯乙烯平型連接電線

RVS銅芯聚氯乙烯絞型連接電線

RVV銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜

ARVV鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RVVB銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RV－105銅芯耐熱105oC聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜

AF－205AFS－250AFP－250鍍銀聚氯乙氟塑料絕緣耐高溫－60oC~250oC連接軟電線

2、規格表示法的含義

  規格采用芯數、標稱截面和電壓等級表示

  ①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1KV，

   如：4*(1*185)+1*95 0.6/1KV

  ②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，

   如：4**185+1*95 0.6/1KV

電線電纜規格型號說明



注：B（B）——第一個字母表示布線，第二個字母表示玻璃絲編制。

V（V）——第一個字母表示聚乙烯（塑料）絕緣，第二個字母表示聚乙烯護套。

L（L）——鋁，無L則表示銅

F（F）——復合型

R——軟線

S——雙絞

X——絕緣橡膠
